一、工艺流程图：
卷料 → 过料 → 分层 →中上胶 →成型→多层牵引→  切断（定长短）→拉断 → 光电计数 → 整袋输送 → 成品。

二、主要特点：
具有人机介面调节（触摸屏）、变频调速， 高精密伺服控制系统、PLC编程控制系统、自动计数、输出等等。控制系统操作简单方便：卷材机械自动止动；色标自动追踪功能；自动上胶；成型；拉料；光电感应；不需要更换齿轮任意定长、切刀冷热两用切断等功能。
三、设备主体结构：
（1）、主机头钢板采用45#钢板40mm厚；
（2）、放料组件结构采用12mm厚的钢板，表面经过处理3层油漆处理；
（3）、中间支承则采用120#槽钢（产地：马钢）；
（4）、卷材放料机组采用气涨轴芯：4套（45#钢；表面经这高频淬火；能承受重量为1.3吨）；
（5）、其它机械部份结构与零件采用45#、A3、铸铁件等等。
四、基本参数：
（1）、纸张克重：70—140克；
（2）、制袋长度：不限（触摸屏控制、伺服任意定长，如有色袋可根据色标点捕足切断）；
（3）、制袋宽度：320—600mm随意调整（可做“M”边，折边宽度80-160可调节）；
（4）、卷材宽度：660—1220mm；
（5）、允许最大纸卷直径：1300mm（纸卷直径大小可根据客户要求定做）；
（6）、允许卷筒纸芯孔径Ф76mm（国内标准纸芯）；
（7）、制袋层数：1—4层；
（8）、制袋线速度：30-108米/分钟；
（9）、整机功率：13kw；
（10）、总重量：5000kg；
（11）、买方供电条件：380±10V  50HZ   3相5线；
（12）、控制方式：触摸屏PLC伺服控制系统，光电跟踪；
（13）、设备外形尺寸：14000mm*2300mm*1900mm。

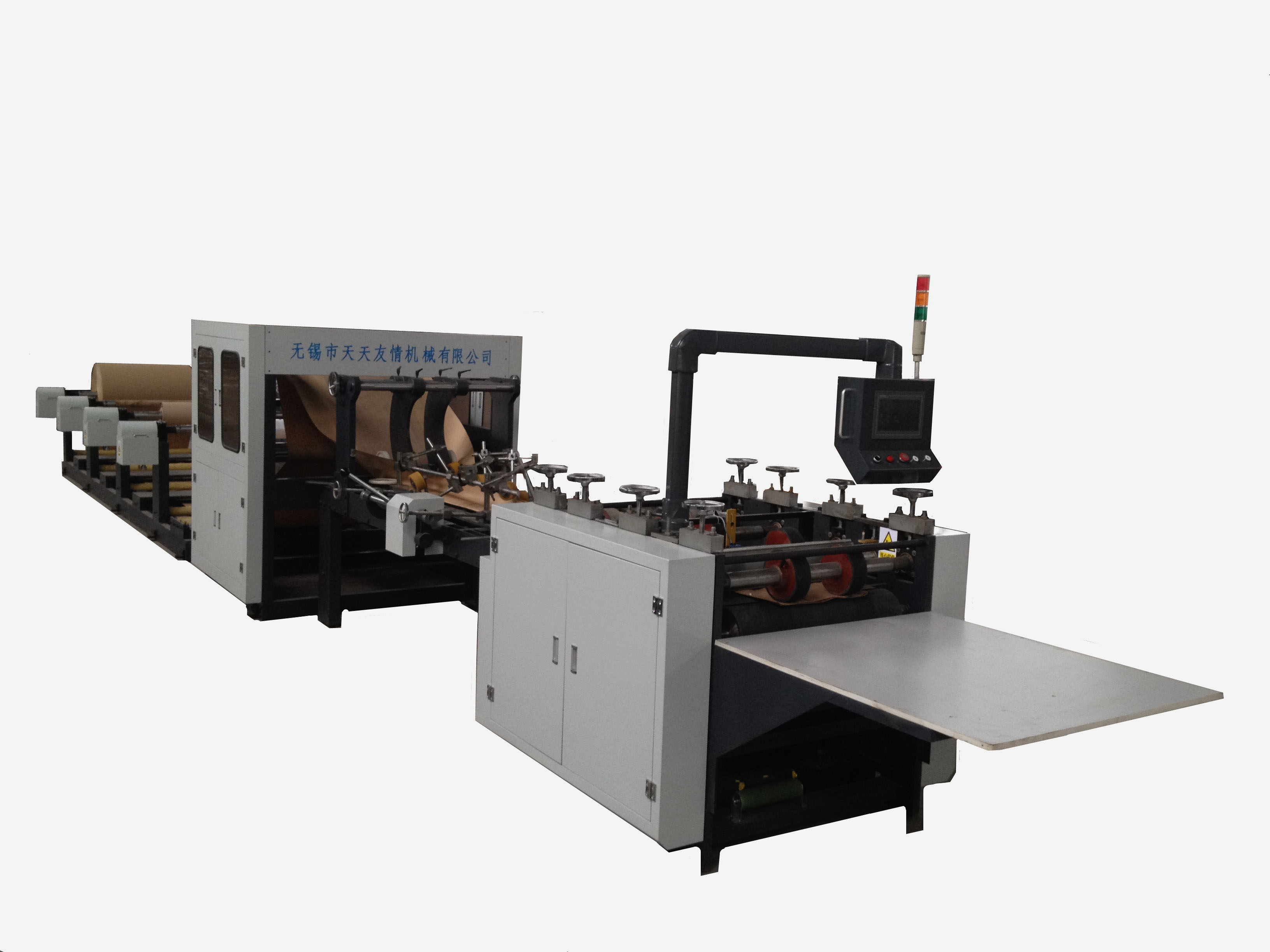

multi-layered bags paper bag machine
一. Process chart：

Rolling material → unwinding → Layering →middle seam gluing →forming→multi layer traction→ cutting（set length）→pull cutting → photoelectric counting → bag conveying → finished bag.

二. Key feature：
With human-machine interface (touch screen), frequency control, high precision servo control system, PLC programming control system, automatic counting, output and so on. Control system easy and convenient to operate: roll material machine automatically stop; Color code automatic tracking, gluing, forming, feeding material, Photoelectric sensor; setting-length without change gear, cutter with hot and cold dual-use cut off, and other functions.
三. Main construction：
（1）The steel plate of host hear use45# steel plate,40mm thickness；
（2）The element of unwinding adopt 12mm thickness steel plate, surface with 3 layer paint processing;
（3）The intermediate support by 120# box iron；
（4）Roll material unwinding part adopt pneumatic core shaft：4sets（45#steel；the surface had made high-frequency quenching; It can bear weight in 1.3T）；
（5）Other elements adopt 45#、A3 iron casting;
四. Specification：
（1）paper weight：70—140gsm；
（2）bag length：unlimited（touch screen control, Servo set length，if have color code, can cutting by tracking color code）；
（3）bag width：320—600mm adjusting according need（can make “M” edge，edge width can adjust in 80-160mm）；
（4）roll material width：660—1220mm；
（5）paper roll Max. dia.：1300mm（paper roll dia. can make according to user’s need）；
（6）Roll paper core dia.: Ф76mm（China standard paper core）；
（7）Paper layer：1—4layer；
（8）Bag making speed：30-108m/min；
（9）Total power：13kw；
（10）Total weight：5000kg；
（11）power supply：380±10V  50HZ   3 phase 5wires；
（12）control mode：touch screen PLC servo control system，photoelectric tracking；
（13）out dimension：14000mm*2300mm*1900mm.
